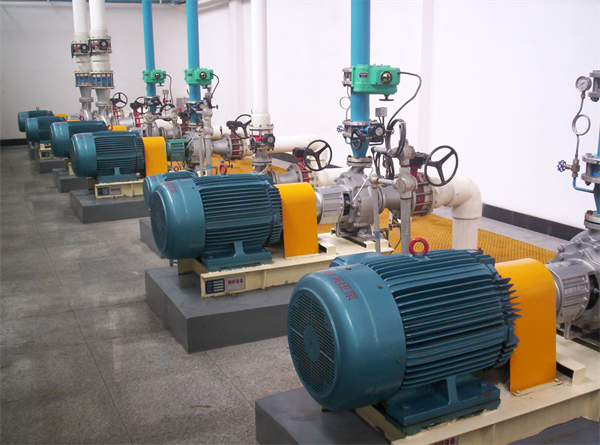

　　冷凍水泵：在冷凍水環路中驅動水進行循環流動的裝置。我們知道，空調房間內的末端(如風機盤管，空氣處理機組等)需要冷水機組提供的冷水，但是冷凍水由于阻力的限制不會自然流動，這就需要水泵驅動冷凍水進行循環以達到換熱的目的。

　　冷卻水泵：在冷卻水環路中驅動水進行循環流動的裝置。我們知道，冷卻水在進入冷水機組后帶走制冷劑一部分熱量，而后流向冷卻塔將這部分熱量釋放掉。而冷卻水泵就是負責驅動冷卻水在機組與冷卻塔這個閉合環路中進行循環。外形同冷凍水泵。

　　補水泵：空調補水所用裝置，負責將處理后的軟化水打入系統中。外形同上水泵，常用的水泵有臥式離心泵和立式離心泵，它們都可以用在冷凍水系統，冷卻水系統和補水系統中。對于機房面積大的地方可以用臥式離心泵，對于機房面積較小的地方可以考慮使用立式離心泵。

　　由下面圖表可見：水泵并聯運行時，流量有所衰減;當并聯臺數超過3臺時，衰減尤為厲害。

　　因此廣東特菱建議：

　　1、選用多臺水泵時，要考慮流量的衰減，一般附加5%～10%的裕量。

　　2、水泵并聯不宜超過3臺，即進行制冷主機選擇時也不宜超過三臺。

　　3、大中型工程應分別設置冷,熱水循環泵。

　　一般，冷凍水泵和冷卻水泵的臺數應和制冷主機一一對應，并考慮一臺備用。補水泵一般按照一用一備的原則選取，以保證系統可靠的補水。

　　水泵銘牌一般標有額定流量和揚程等參數(見泵標牌)。我們在選擇水泵的時候就需要首先確定水泵的流量和揚程，進而根據安裝要求和現場情況確定相應的水泵。

　　(1)冷凍水泵、冷卻水泵流量計算公式：

　　L(m3/h)=Q(Kw)×(1.15~1.2)/(5℃×1.163)

　　Q-制冷主機的制冷量，Kw;

　　L-冷凍冷卻水泵的流量，m3/h。

　　(2)補給水泵的流量：

　　正常補給水量為系統循環水量的1%～2%，但是選擇補給水泵時，補給水泵的流量除應滿足上述水系統的正常補水量外，還應考慮發生事故時所增加的補給水量，因此，補給水泵的流量通常不小于正常補水量的4倍。

　　補給水箱的有效容積可按1～1.5h的正常補水量考慮。

　　(3)冷凍水泵揚程的組成 ：

　　制冷機組蒸發器水阻力：一般為5~7mH2O;(具體可參看產品樣本)

　　末端設備(空氣處理機組、風機盤管等)表冷器或蒸發器水阻力：一般為5~7mH2O;(具體值可參看產品樣本)

　　回水過濾器，二通調節閥等的阻力，一般為3~5mH2O;

　　分水器、集水器水阻力：一般一個為3mH2O;

　　制冷系統水管路沿程阻力和局部阻力損失：一般為7~10mH2O;

　　綜上所述，冷凍水泵揚程為26~35mH2O，一般為32~36mH2O。

　　注意：揚程的計算要根據制冷系統的具體情況而定，不可照搬經驗值!

　　(4)冷卻水泵揚程的組成：

　　制冷機組冷凝器水阻力：一般為5~7mH2O;(具體值可參看產品樣本)

　　冷卻塔噴頭噴水壓力：一般為2~3mH2O;

　　冷卻塔(開式冷卻塔)接水盤到噴嘴的高差：一般為2~3mH2O;

　　回水過濾器，二通調節閥等的阻力，一般為3~5mH2O;

　　制冷系統水管路沿程阻力和局部阻力損失：一般為5~8mH2O;

　　綜上所述，冷卻水泵揚程為17~26mH2O，一般為21~25mH2O。

　　(5)補水泵揚程：

　　揚程為定壓點與最高點距離+水泵吸水端和出水端阻力+3～5mH2O的富裕揚程。
